料车
■ 工作原理
料车卷扬机牵引两上料车，各自在炼铁设备斜桥轨道上行走，两个料车运动方向相反，装有炉料的料车上行，另一个空料车下行。为了使上行料车行驶到斜桥顶端时能够自动卸料，将斜桥顶部的料车轨道设计成曲轨形，称为主曲轨。在主曲轨外侧装有能使料车倾翻的辅助曲轨，其轨距比主曲轨宽，并位于主曲轨之上。当料车前轮沿着主曲轨前进时，后轮则通过轮面过渡到辅助曲轨上并继续上升，使料车后部逐渐抬起。当前轮行至主曲轨终点时，料车就以前轮为中心进行倾翻，自动将料卸人炉顶受料漏斗中。卷扬机反转时，卸完料的空车由于本身的自重而从辅助曲轨上自行退下，同时另一个装有炉料的料车沿着斜桥另一侧轨道上行。如此周而复始地进行上料作业。
■ 衬板的分类
我厂生产的料车内部衬板有三种，分别为新型陶瓷衬板、高耐磨的金属衬板、ZGMn13衬板。
耐磨陶瓷衬板是一种以氧化铝（AL2O3）为主体的材料,辅加其它配料,经过高温1700°C烧结成的，与普通衬板相比具有耐磨性强、硬度大、密度小、耐冲击等优点。

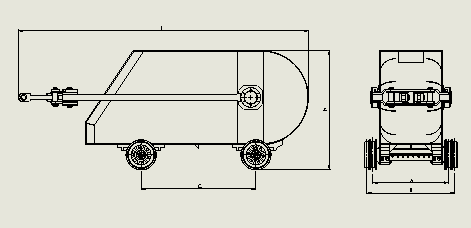

规格 | 有效容积（m³） | A | B | C | L | H | 质量 |
1 | 1 | 825 | 1025 | 1300 | 2550 | 1240 | 1500 |
1.2 | 1.2 | 950 | 1150 | 1250 | 2530 | 1400 | 1700 |
1.3 | 1.3 | 950 | 1150 | 1250 | 2770 | 1360 | 1720 |
1.4 | 1.4 | 950 | 1150 | 1400 | 2820 | 1438 | 2005 |
2 | 2 | 1140 | 1290 | 1400 | 3720 | 1531 | 2800 |
2.5 | 2.5 | 1140 | 1350 | 1700 | 4030 | 1926 | 4100 |
2.8 | 2.8 | 1260 | 1470 | 1700 | 4000 | 1900 | 4600 |
3.2 | 3.2 | 1300 | 1510 | 1700 | 4100 | 1900 | 5000 |
3.5 | 3.5 | 1454 | 1696 | 2000 | 5295 | 2060 | 6700 |
3.65 | 3.65 | 1340 | 1570 | 2000 | 4465 | 1930 | 5000 |
3.8 | 3.8 | 1454 | 1694 | 2000 | 5400 | 2100 | 9500 |
4 | 4 | 1454 | 1664 | 2000 | 5100 | 2300 | 7000 |
4.5 | 4.5 | 1454 | 1694 | 2000 | 5550 | 2100 | 8500 |
5 | 5 | 1454 | 1692 | 2000 | 5450 | 2200 | 8800 |
5.5 | 5.5 | 1454 | 1692 | 2000 | 5550 | 2300 | 9000 |
7 | 7 | 1589 | 1815 | 2100 | 5650 | 2430 | 10000 |
7.2 | 7.2 | 1789 | 2015 | 2100 | 5650 | 2430 | 10300 |
